高低压配电柜选购技巧

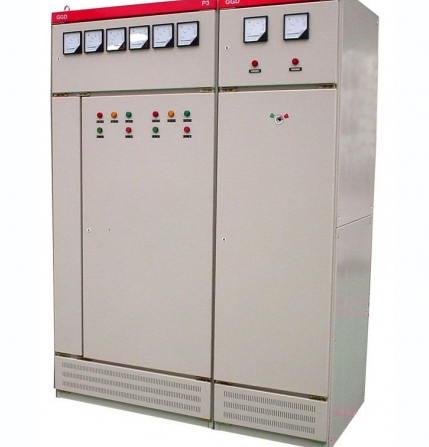

高低压开关柜的选择主要涉及技术参数、实际使用要求、电器元件选型、投资总价控制等。选择高低压开关柜要求我们对高低压开关性能指标、结构特点、系统的具体接线形式等有了解，再依据不同柜型特点选择。下面高低压电气成套设备给大家具体介绍一下高低压开关柜选择时要注意哪些方面。

　　一、高低压开关柜所有出厂产品必须符合3C认证要求，这样才能保证产品质量的一致性。

　　二、柜体结构选择：柜体结构一定要与使用环境条件、安装方式、操作要求等密切相关。高低压电气成套设备可根据要求选择固定式或抽出式开关柜。

　　三、环境条件与防护等级要求：对于灰尘较多、或潮湿等环境，选择时，需考虑采用高防护等级开关柜，如IP42、IP54等。对于高温环境条件、或者采用高防护等级时，内所有一次载流元器件均需要考虑由于散热条件变差后的载流能力降高低，即均需考虑降容系数，增加母排截面积、增大电器元件的壳架电流等级。另外，安装海拔高度大于2000米时，需考虑降容系数。水平母线及高低压进线断路器的选择：水平母线规格的选择与很多方面有关，考虑的几个主要方面是：环境温度、开关柜的通风情况(防护等级)、电源接入点的大短路容量及短路阻抗、大负载电流、正常负载电流、水平母排的布置方式、投入资金限制等。

　　四、水平母线具体规格需参照具体高低压开关柜母线布置方式、使用环境条件等因数，参照开关柜柜体结构与带电防护要求：为保护操作维护人员人身安全，选择时，要对带电部件的防护方式做到了解，其中，有几下几种方式可供选择。开门操作，无带电防护、断路器上端带母排带防护板;采用单层门，直接将断路器操作手柄凸出到柜门外;采用双层门，直接将断路器操作手柄凸出到内门外;柜门上直接安装断路器操作手柄，柜外操作;采用固定分隔柜，水平母线室与单元之间、单元与单元之间加隔离防护;采用抽屉柜，单元与母线室、接线端子隔离，操作防护性能高。

　　五、柜体表面防腐要求：高低压开关柜使用年限超过30年，对于湿度比较大的场所，要选择金属结构件及门板的防腐强度高的柜体。

　　金属结构件通常采用钢板加工而成，表面处理方式有：电镀锌、喷塑、镀锌钢板、敷铝锌钣等，可根据实际要求选用。

　　六、电气元器件选择：元器件在高低压开关柜价格中所占比重较大，选购时应考虑销售服务体系完善，服务质量高的品牌元器件。

　　对于特殊使用条件的高低压开关柜，在电器元器件选择时，要核实元器件的适用性，相关技术参数是否满足使用要求。

　　七、系统接线方式选择：现阶段国内产品使用的接线方式有TN-S、TN-C、TN-C-S、IT等，其中以TN-S为多。TN系统为三相四线系统为中性点直接接地，IT系统为中性点不接地或经高阻接地。可根据实际使用要求予以选择。
